Page d'état (Maître et Esclave)

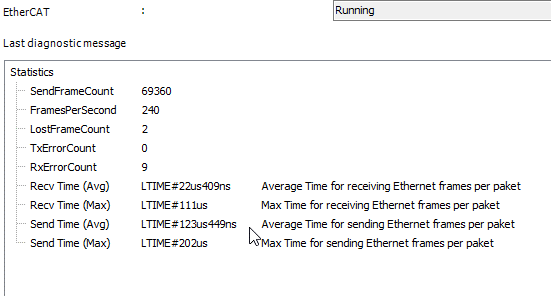

Différents compteurs d'erreurs sont affichés sur le Statut Onglet du maître. Normalement, tous les compteurs doivent être à 0.
Les différentes valeurs de temps indiquent chacune le temps nécessaire à l'envoi et à la réception des messages. Ainsi, les propriétés du système d'exploitation et du pilote réseau correspondants peuvent être affichées.
Valeur | Description |
|---|---|
| Nombre de colis perdus. Cela indique généralement une erreur de connexion ou un problème de compatibilité électromagnétique (CEM). |
| Affiche les colis qui ne peuvent pas être envoyés. Cela peut être dû, par exemple, à des tampons internes insuffisants du système d'exploitation. |
| Affiche les messages perdus ou retardés. Cela peut être dû à une surcharge du système d'exploitation, ce qui signifie que les messages entrants ne sont plus transmis à la pile EtherCAT à temps. |
Un message de diagnostic s'affiche sur l'écran Statut l'onglet de l' esclave si des erreurs se sont produites. Par exemple, un message d'urgence s'affiche.
Pour plus d'informations, voir : EtherCAT Statut
